槽式电缆桥架

槽式桥架1140


槽式电缆桥架:

槽式电缆桥架是一种封闭型电缆桥架,它用于敷设计算机电缆、通信电缆、热电偶电缆及其它系统的高灵敏的控制电缆等,它对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

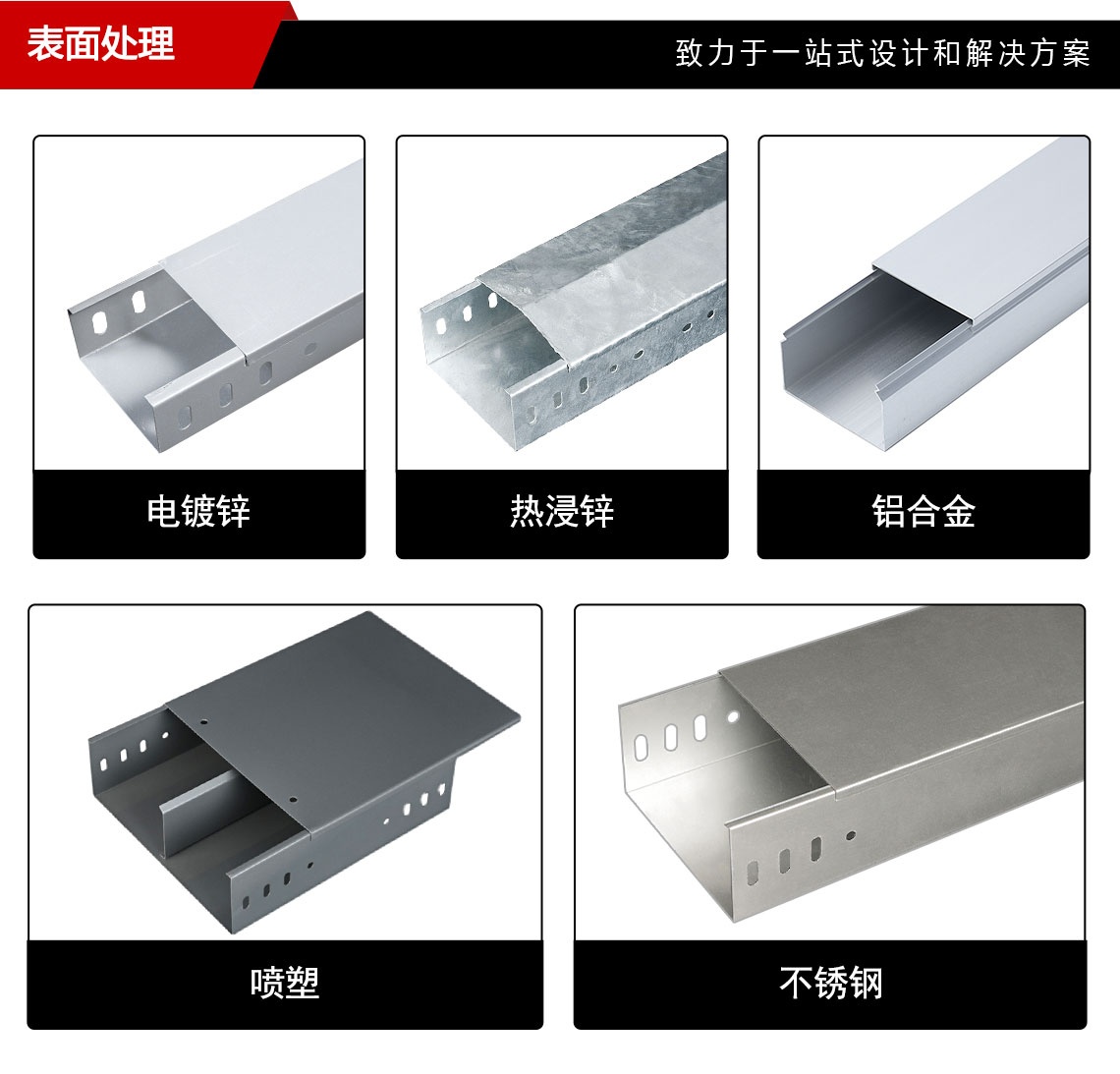

槽式电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热镀锌。

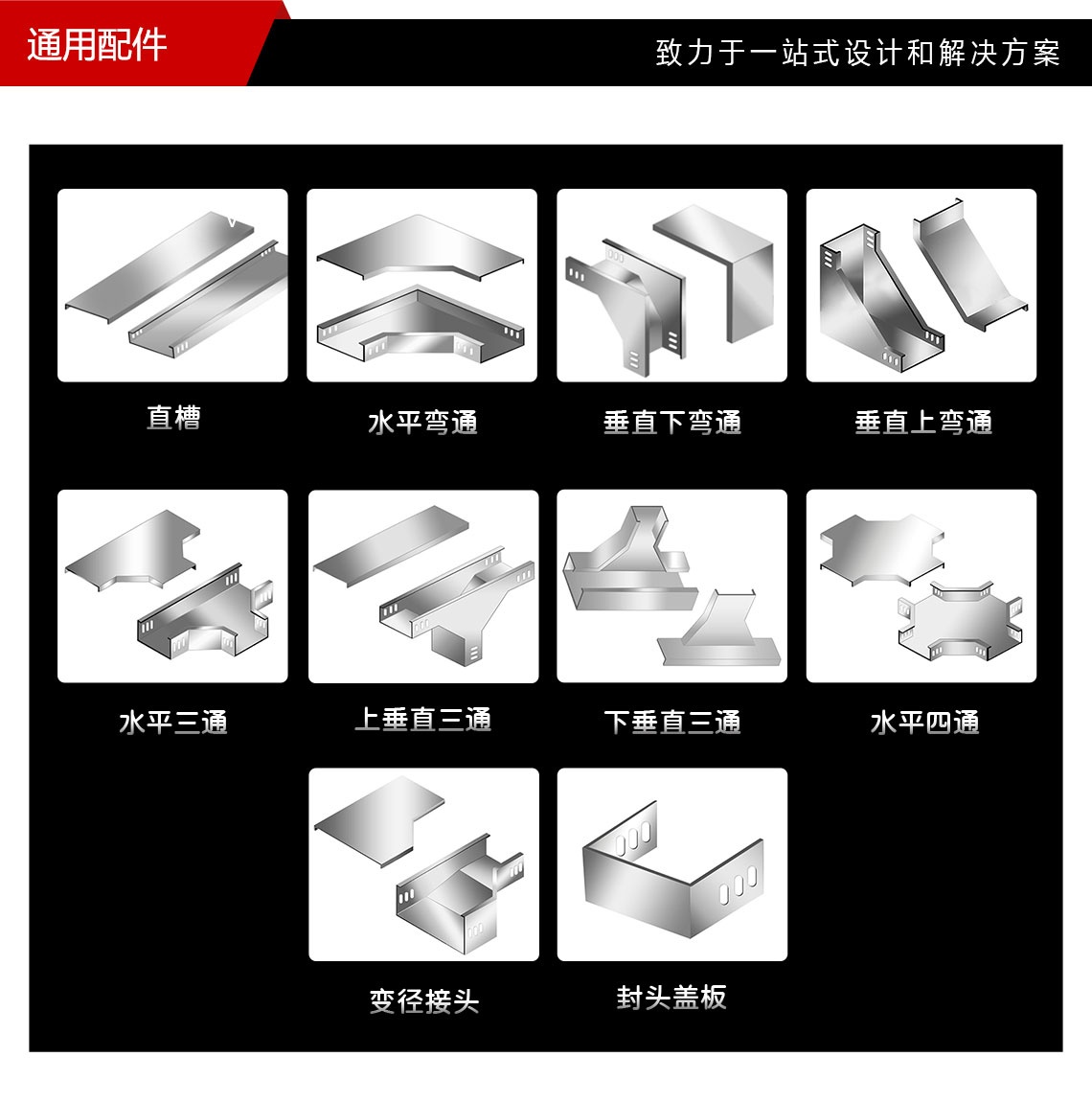

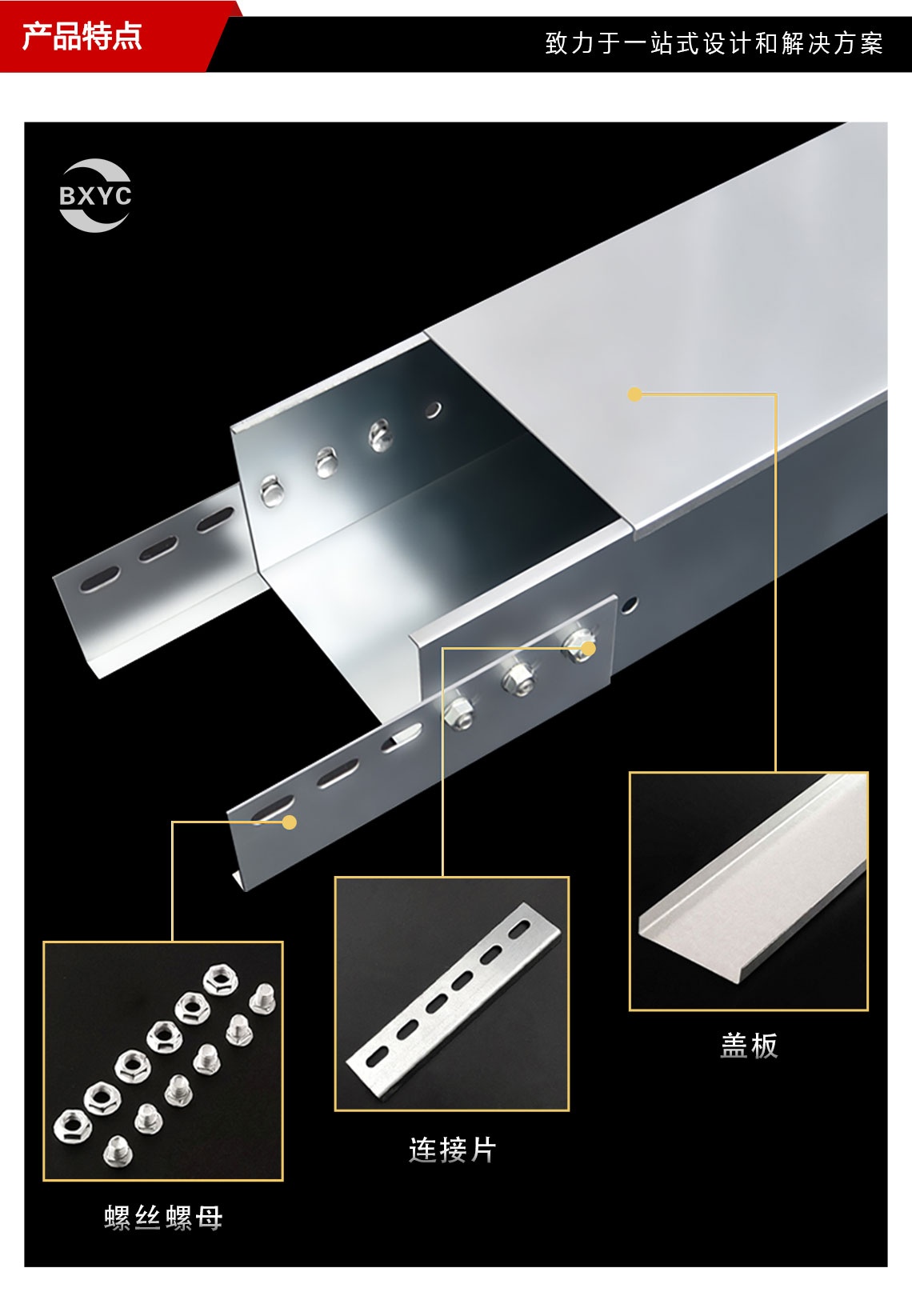

槽式电缆桥架的护罩随槽体配套供货,其它配件与梯级式、托盘式桥架通用。用户如需槽式电缆桥架的其他品种规格可来图来信。


槽式桥架_01槽式桥架_02

槽式桥架_03槽式桥架_04槽式桥架_05

槽式电缆桥架型号、规格


型 号

规 格

宽mm

高mm

板 厚mm

长度(L.mm)

备注

01

50x50

50

50

1.0mm

2000mm-3000mm

高度为50时每端各4个连接孔.螺栓规格M6x12

02

100x50

100

1.2mm

2000mm-3000mm

03

150x50

150

1.2mm

2000mm-3000mm

04

200x50

200

1.5mm

2000mm-3000mm

05

300x50

300

1.5mm

2000mm-3000mm

06

100x100

100

100

1.2mm

2000mm-3000mm

高度为100时每端各6个连接孔.螺栓规格M8x16

07

150x100

150

1.2mm

2000mm-3000mm

08

200x100

200

1.5mm

2000mm-3000mm

09

300x100

300

1.5mm

2000mm-3000mm

10

400x100

400

2.0mm

2000mm-3000mm

11

500x100

500

2.0mm

2000mm-3000mm

12

600x100

600

2.0mm

2000mm-3000mm

13

200x150

200

150

1.5mm

2000mm-3000mm

高度为150.200时每端各12个连接孔.螺栓规格M8x16

14

300x150

300

1.5mm

2000mm-3000mm

15

400x150

400

2.0mm

2000mm-3000mm


槽式桥架_06槽式桥架_07
